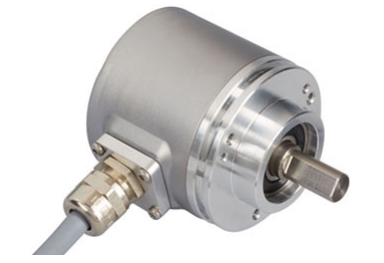

【智能生產流水線用編碼器】

智能生產流水線用編碼器產品應用：

智能生產流水線用編碼器POSITAL編碼器發展為一種成熟的多規格、高性能的系列工業化產品，在數控機床、工業機器人、智能生產流水線、全自動堆高車、雷達、伺服系統等諸多領域中得到了廣泛的應用。

智能生產流水線用編碼器工作原理：

光電編碼器是利用光柵衍射原理實現位移-數字變換，通過光電轉換，將輸出軸上的機械幾何位移量轉換成脈沖數字量的傳感器。

常見的光電編碼器由光柵盤，發光元件和光敏元件組成。光柵實際上是一個刻有規則透光和不透光線條的圓盤，光敏元件接收的光通量隨透光線條同步變化，光敏元件輸出波形經整形后，變?yōu)槊}沖信號，每轉一圈，輸出一個脈沖。根據脈沖的變化，可以精確測量和控制設備位移量。

智能生產流水線用編碼器 信號輸出形式：

       有并行輸出、串行輸出、總線型輸出、變送一體型輸出等輸出形式。串行輸出是時間上數據按照約定，有先后輸出；空間上，所有位數的數據都在一組電纜上(先后)發出。這種約定稱為“通訊協議”，其連接的物理形式有RS232、RS422(TTL)、RS485等。串行輸出連接線少，傳輸距離遠，可靠性就大大提高了，但傳輸速度比并行輸出慢。對于絕對編碼器，信號并行輸出是時間上數據同時發出：空間上，每個位數的數據各占用一根線纜。對于位數不高的絕對編碼器，一般就直接以此形式輸出數碼，可直接進入PLC或上位機的I／O接口。這種方式輸出即時，連接簡單。但是，對于位數較多的絕對編碼器，有許多芯電纜，由此帶來工程難度和諸多不便、降低了可靠性。因此，在絕對編碼器多位數輸出一般不采用并行輸出型，而是選用串行輸出或總線型輸出。

智能生產流水線用編碼器安裝中的注意事項：

編碼器屬于高精密儀器，安裝時不得敲擊和碰撞。軸端連接應避免剛性連接，而應采用彈性聯軸器、尼龍齒輪或同步帶連接傳動。使用轉速不要超過標稱轉速，否則會影響電氣檢測信號。

空心軸編碼器與電動機軸的固定有3種方式：

第一種是鍵槽連接，采用平鍵與電動機軸固定；

第二種是不銹鋼空心軸、無鍵槽鎖緊環固定；

第三種是空心軸直接加頂絲固定。安裝時編碼器空心軸與電動機軸應是間隙配合，不能過緊或過松，定位鍵也不得過緊，嚴禁敲打裝入。有鎖緊環的編碼器在未裝入電動機軸前嚴禁鎖緊，以防止軸壁永久變形，避免編碼器因此造成裝卸困難。實心軸編碼器與系統必須經彈性聯軸器連接，安裝精度應保證：偏心度不大于0.2mm，偏角不大于2°，軸向竄動量不大于0.05mm。

編碼器的輸出電纜杜絕與動力線同槽敷設，以免感應干擾導致故障。安裝中應確保接線正確，錯誤接線將損壞編碼器內部的元器件。

智能生產流水線用編碼器選型推薦的型號：

Posital博思特OCD系列

OCD-S200G-1412-B15S-PRL、

OCD-S200G-1212-B150-PRL、

OCD-S200G-1212-B15S-CRW、

OCD-S200G-1213-B150-CAW、

OCD-S200B-1213-SA1C-CRS-150、

OCD-S200G-1416-S060-PRL、

OCD-S200G-1213-B15C-CAS-182、

OCD-S200G-1416-S100-CAW、

OCD-S200G-1212-C100-PRL、

OCD-S200G-1412-B150-PRL、

OCD-S100G-1212-B150-PAL、

OCD-S100G-0012-C100-PRL、

OCD-S100G-1212-C10S-CRW-5m、

OCD-S100G-1212-S100-PRL、

OCD-S100G-1212-B15V-CAW-5m、

OCD-S100G-0013-S100-PRL、

OCD-S100G-1212-S10S-PRL、

OCD-S100G-0016-S10S-PAL、

OCD-S100B-1212-C10S-PRL、

OCD-S100G-1416-C100-PRL、

OCD-S100G-1213-C100-PA9、

OCD-S100G-1213-C100-PAL、

OCD-S100G-1212-S060-PRL-050、

OCD-S100G-1212-B150-PRL、

OCD-S100G-1213-C100-PRL、

OCD-S100B-0016-B15S-CRW-136、

OCD-S100G-1212-C100-PRL、

OCD-S100G-1212-C100-CRW、

OCD-S100G-1212-S060-PAL、

OCD-S100B-0016-S060-PAL-135、

OCD-S100G-0013-C100-PAL

OCD-S100G-1213-T120-PRL、

OCD-S100B-1212-S060-CRW、

OCD-S100G-0016-T12C-CRW-163、

OCD-S100G-1416-C10V-CAW-5m、

OCD-S100G-1216-S10S-PRL、

OCD-S100G-0016-T120-CRW、

OCD-S100B-1212-C100-PRL、

OCD-S100B-1212-B15V-CAW-5m、

OCD-S100G-1212-B15S-PAL、

OCD-S100B-0016-C100-CAW-5m、

OCD-S100G-1212-C10S-PRL、
