CARLEN直線位移傳感器Profibus-DP

CARLEN直線位移傳感器---Profibus-DP

直線位移傳感器--工作原理

直線位移傳感器的功能在于把直線機械位移量轉換成電信號。為了達到這一效果，通常將可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電流，滑片和始端之間的電壓，與滑片移動的長度成正比。將傳感器用作分壓器可最大限度降低對滑軌總阻值精確性的要求，因為由溫度變化引起的阻值變化不會影響到測量結果。

直線位移傳感器結構

根據這個原理，設計了總體的電子信號系統方案來檢測磁致旋轉波并傳輸?shù)?span>MCS51微型計算機處理。

(1)產生一個周期激勵脈沖電流，該脈沖輸入波導鋼絲，以便圍繞波導鋼絲形成一個周期脈沖磁場。該脈沖的周期和寬度應通過微處理器編程來調節。為了獲得較強的脈沖磁場，激勵脈沖應具有足夠的能量，即足夠的電流。

(2)模擬信號處理，對從波檢測器（檢測線圈）輸出的位置脈沖信號進行濾波和放大，以便比較處理。

(3)對放大后的位置脈沖信號進行零位或峰值檢波，以便確定位置脈沖信號從位置磁鐵傳到檢測線圈的時間。

(4)時間測量和信號處理（數字或模擬信號處理）。

(5)位置信號輸出（數字電流和電壓，模擬電流和電壓）。

對直線位移傳感器的研制進行了分析，研制中涉及的關鍵技術有：

   （1）大電流周期激發電路的設計；

   （2）微弱信號的檢測、信號的濾波、放大、電壓比較、峰值檢驗波、電壓限幅等一系列電路的設計；

   （3）基于單片機的高精度時間量測量。技術要求：測量范圍0～8cm，精度0.1mm。測量范圍不是很大，主要是受到實驗所用波導鋼絲本身長度的限制。

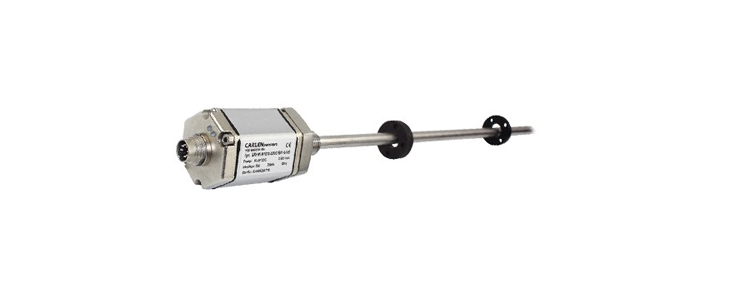

CARLEN直線位移傳感器---Profibus-DP

產品參數

測量數據       直線位移

測量行程    50mm-7650mm,可根據用戶需要定制

輸出                     Profibus-DP總線系統

傳輸速度   最大12Mbit／s

更新時間              1ms（量程≤1000mm）

2.0ms（量程≤2000mm）

3.0ms（量程≤3000mm）

分辨率                  5/10/20/50/1000um

非線性度              ＜滿量程的0.01％，最小±50um

重復精度              ＜滿量程的0.001％或與分辨率一樣

工作溫度              -40~85℃

防護等級              IP65 RP外置導軌式／IP67 RH內置耐壓式

防護等級              IP67 不銹鋼外管，IP68：特殊定制

 RP外置導軌式     電子倉：鋁合金

測桿：鋁合金

位置磁鐵：滑塊磁鐵、方塊磁鐵、開口磁鐵

RH內置耐壓式     電子倉：鋁合金

測桿：304不銹鋼

外管耐壓：40MPa（連續）／60MPa（峰值）

位置磁鐵：標準磁環以及各種環形磁鐵

輸入電壓              24Vdo(-20~+20%)

絕緣電阻              >10MΩ

絕緣強度              500V
