POSITAL旋轉編碼器 OCD-DPC1B-0013-S10S-H72
接口 Profibus(現場總線)
Profil DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254)
傳輸速率 Round Axis
傳輸速率 ≤12M波特
接口周期時間 ≥ 1 ms
輸出
輸出驅動器 Profibus數據接口，光耦隔離
電氣數據
電源電壓 10 – 30 VDC
功耗 ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC
功耗 ≤ 1.5 W
EMC:發射干擾 DIN EN 61000-6-4
EMC:抗干擾 DIN EN 61000-6-2
MTTF 13.5 年，在40 ℃下
傳感器
技術 光學
單圈分辨率 13 位
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
環境規格
外殼防護等級 (軸) IP66/IP67
外殼防護等級 (外殼) IP66/IP67
工作溫度 -40 °C (-40 °F) - +85 °C (+185 °F)
存儲溫度 -40 °C (-40 °F) – +85 °C (+185 °F)
濕度 98%相對濕度, 無凝結狀態

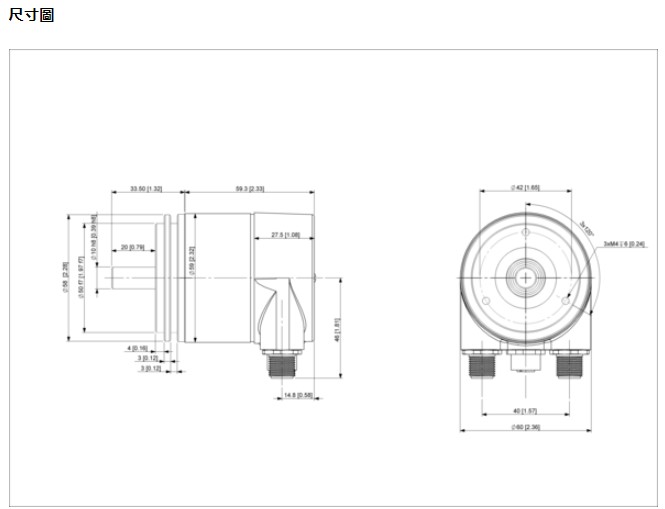

機械數據
連接帽材料 鋁
外殼材料 鋼
外殼涂層 陰極防腐蝕防護（> 720小時耐鹽霧測試)
法蘭形式 同步法蘭, ? 58 mm
法蘭材料 鋁
軸的類型 實心軸, 長度 = 20 mm
軸的直徑 ? 10 mm (0.39")
軸的材料 不銹鋼 V2A (1,4305; 303)
最大軸負載 軸向 40 N (4.5 lbs), 徑向 110 N
最小機械壽命 420 (20 N / 40 N), 145 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
轉子轉動慣量 ≤ 30 gcm2 [≤ 0.17 oz-in2]
摩擦力矩 ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
最高機械速度 ≤ 3000 1/min
耐沖擊性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗沖擊性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振動性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
長度 73,5 mm (2.89")
重量 465 g (1.03 lb)
電氣連接
連接方向 徑向
連接類型 3 x M12 連接器
連接類型 帶地址數位顯示的旋轉開關，無活動部件，帶有終端電阻開關可用于切斷輸出總線，大彈簧夾
連接器 1 M12, Male, 4 pin, a coded
連接器 2 M12, Female, 5 pin, b coded
連接器 3 M12, 公型, 5針, B碼
